光伏支架要考虑的事宜很多，如果是光伏板数量很多，建议找专业的设计师进行设计，要考虑房屋承重、光伏板朝向、光伏板角度、光伏板抗风等因素。

荆门 13.1kW 光伏支架完整设计方案（倾角20°，全年发电量最优）

项目基础信息

• 地点：湖北荆门（北纬≈30.8°）
• 组件：隆基 Hi-MO X10 655W，尺寸2382mm ×1134mm，单片 32.5kg
• 总数量：20 块，2 串 ×10 块，每串 10 片串联
• 电气：2 串进汇流箱，接入三相 12kW 混网逆变器
• 设计倾角：20°（荆门全年最优），正南方位；方位角偏东 / 西≤10° 可接受，发电量损失很小
• 荷载：荆门风压 0.4kN/㎡，积雪荷载低；支架材质统一6063-T5 阳极氧化铝，全部螺栓 304 不锈钢

家庭庭院地面支架（20° 固定倾角）

适用：院内空地，南向无遮挡；完全不占用屋顶，屋顶漏水、承重不足首选方案

一、排布设计（重点）

• 倾角20°，正南朝向，组件竖向布置（长边顺着倾斜方向）
• 1个独立阵列：每阵列 10 块一串；上下2排南北布置
• 组件底边离地高度：0.4~1.0 米，底部可除草、通行，避免杂草遮挡组件下沿
• 阵列东西两侧预留≥0.8m 检修空间

二、基础二选一

1. 水泥独立墩（土地 / 硬化地面推荐）
   C25 混凝土独立基础墩，尺寸600×600×800mm，每个立柱位置 1 个墩；基础埋深≥600mm，抗倾覆抗拔。
2. 螺旋地桩（原生泥土，无大块岩石）
   热镀锌螺旋地桩旋入土内，不用支模浇筑混凝土，施工速度更快；回填土软地基慎用。

三、支架构件清单

铝合金前后立柱 + 斜撑三角支架（固定 20°）、41×41 导轨、压块、304 防盗螺栓、接地扁钢。

四、风险控制

1. 软土 / 回填土：加大基础尺寸，必要时增加地梁，防止大风倾覆；
2. 南侧树木提前修剪，全年不能有阴影；
3. 可选防盗螺栓，降低庭院被盗风险。

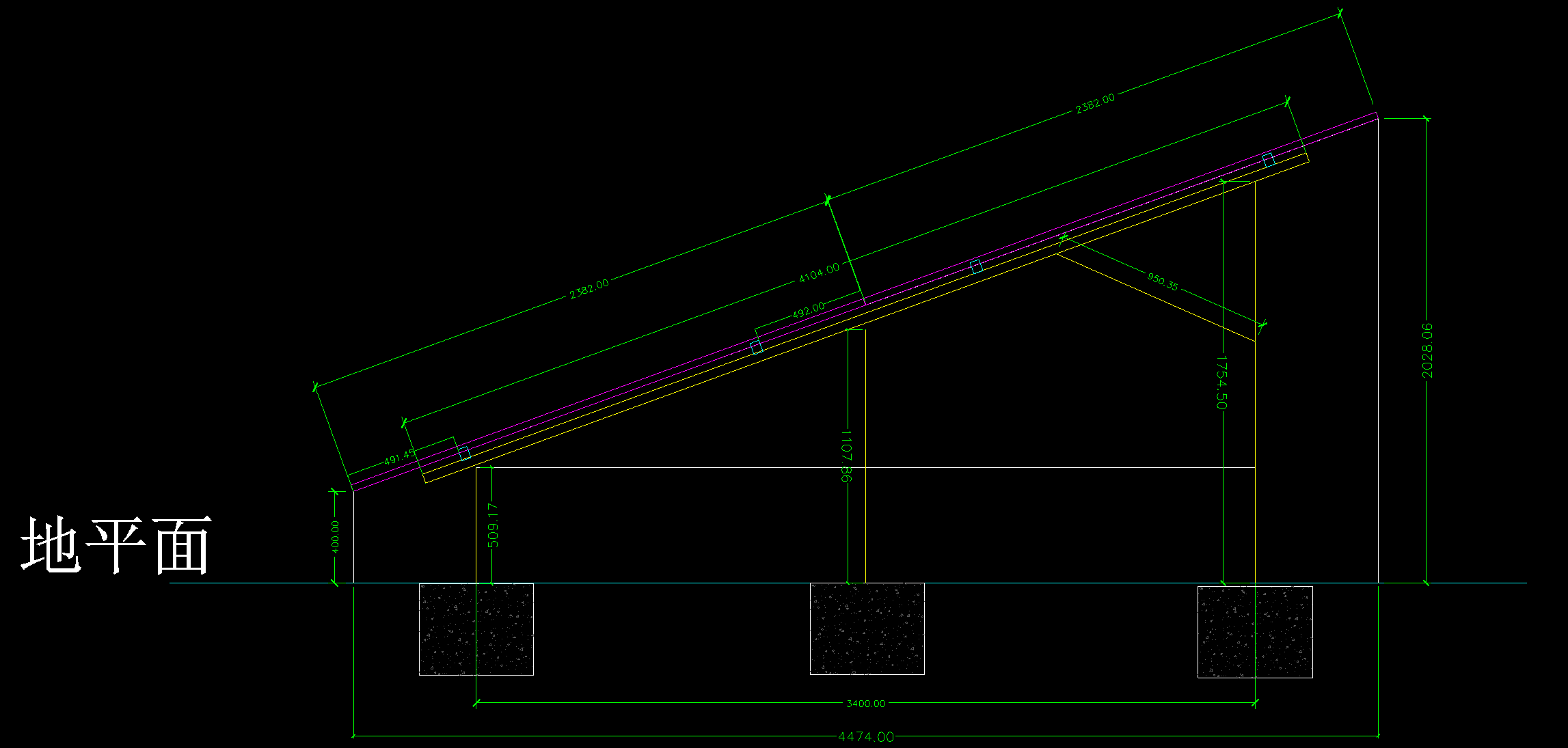

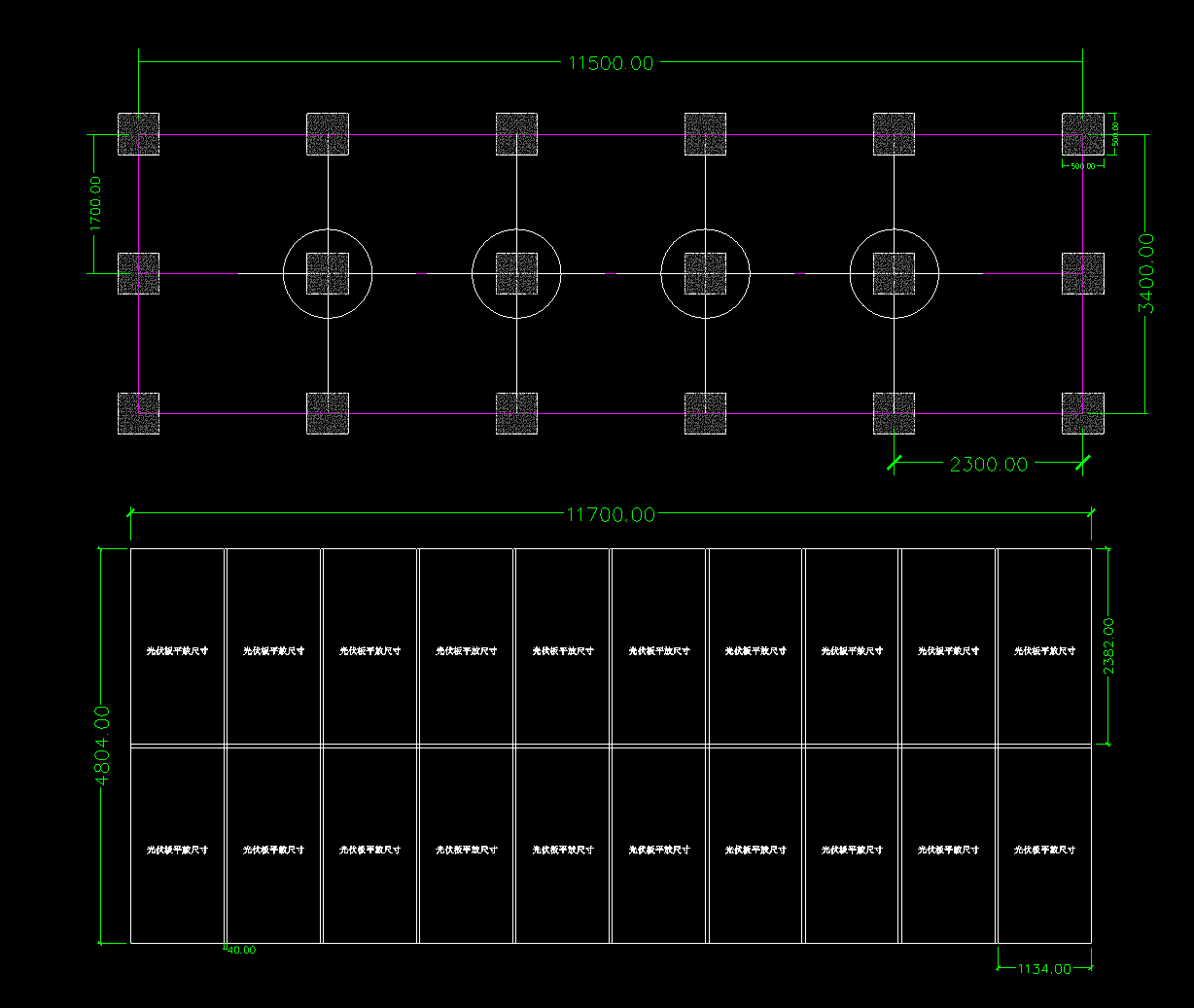

五、支架图纸设计部分

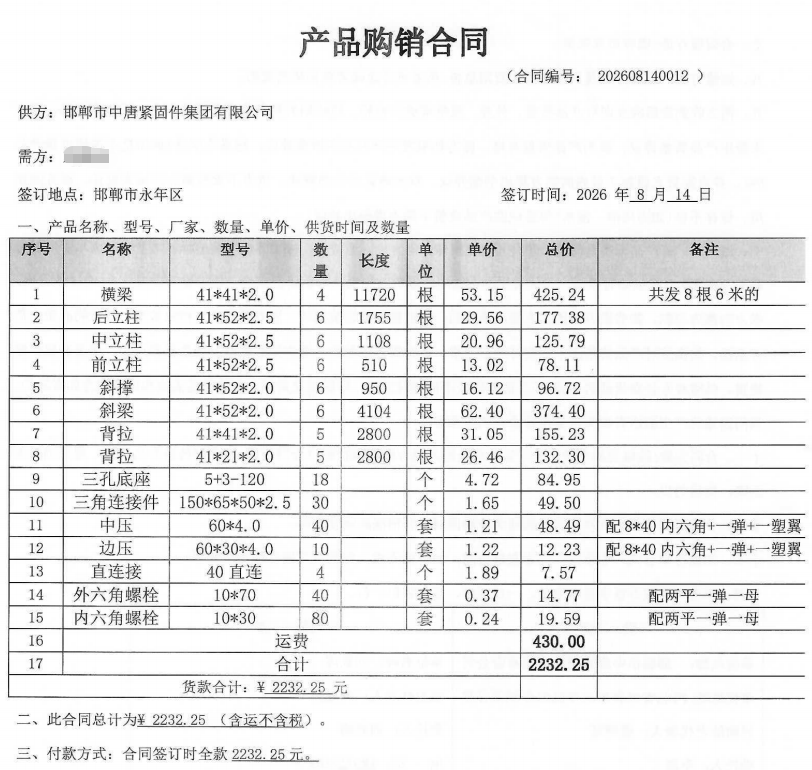

六、支架采购清单
